Назначение:

Прибор предназначен для проверки работоспособности и снятия ампер-секундных характеристик автоматов защит, работающих в цепях переменного тока, с регистрацией величин тока и времени срабатывания автомата.

Описание

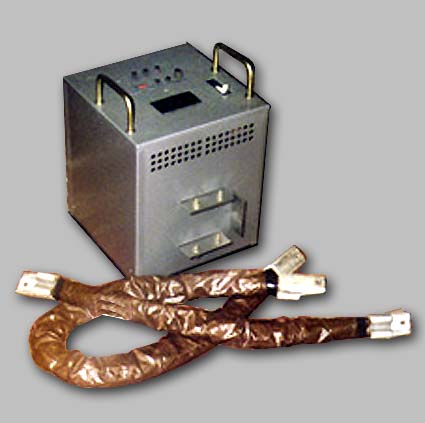

 В УПА компактно реализована технологическая схема проверки автоматов защиты первичным переменным током , в которую входят:
-силовой трансформатор;
-тиристорный регулятор напряжения (и/или водяной реостат);
-регистратор тока/времени с устройством индикации измеряемых параметров;
-гибкие шины присоединения.

Оператор подключает автомат к УПА гибкими шинами и моделирует реальную ситуацию: плавное или скачкообразное нарастание тока в силовой цепи до срабатывания последнего.

 Измеренные значения тока срабатывания и времени срабатывания автомата хранятся в памяти прибора до следующего измерения , что особенно удобно для оператора. Предлагаемые устройства позволят персоналу быстро проверить и настроить автоматы защиты, трансформаторы тока и др. с соблюдением необходимых мер безопасности

Краткая техническая характеристика:
