1. НАЗНАЧЕНИЕ

Предназначен для поиска трассы и обнаружения повреждений изоляции подземных магистральных газопроводов без вскрытия грунта , а также трассы силовых электрических кабелей в районах с умеренным климатом.

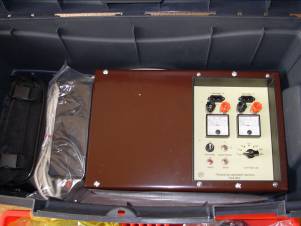

Комплекс представляет собой контейнер, в котором находятся: генератор с автономным питанием ГАЗ-06-Г (мощность 15 Вт, частота 1024 Гц, стабилизированная кварцем, питание от встроенного аккумулятора  12 В, 18 А×ч или наружного), чувствительный селективный переносной приемник ГАЗ-06-П с индукционным и потенциальными датчиками контактного и емкостного типа, аккумулятор, зарядное устройство к аккумулятору,  принадлежности.

Комплекс обслуживается двумя операторами.

Особенности комплекса ГАЗ-06:

·   возможность поиска утечки изоляции штыревыми контактными и емкостными бесконтактными датчиками, что позволяет использовать комплекс в условиях города;

·   высокая чувствительность и помехозащищенность микропроцессорного приемника обеспечивает надежное определение мест утечки в условиях индустриальных помех;

·   синусоидальный выходной сигнал генератора создает минимум помех другим радиоэлектронным средствам;

·   удобное универсальное питание (от аккумуляторов  встроенного и наружного, а также от сети 220В, 50 Гц);

·   продолжительная работа без подзарядки аккумулятора (до 9 ч.)

2. ОСНОВНЫЕ  ТЕХНИЧЕСКИЕ ДАННЫЕ

1. Минимальная площадь определяемого повреждения изоляции газопровода, мм² , -  10

2. Точность определения места повреждения изоляции газопровода, м   0,5

3. Радиус действия при проверке изоляции газопровода, м, -   1000;

4.  Максимально определяемая глубина заложения газопровода, м    10

5. Точность определения оси трассы газопровода и электрического кабеля, м, -0,1

6. Габаритные размеры комплекса    560x320x270 мм

7. Масса комплекса с аккумулятором 12 В,18 А^.ч —  около 15 кг.

2. КОМПЛЕКТНОСТЬ
