Назначение:
Предназначен для испытания силовых кабелей с изоляцией из сшитого поли-этилена в диапазоне до ± 60 кВ длиной от 0,2 до 3 км переменным напряжением частотой 0,1 Гц

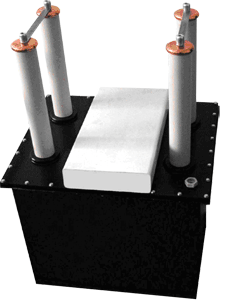

Аппарат испытательный АВ-60 со-стоит из блока управления и контроля выходной величины испытательного напряжения, высоковольтного блока и измерителя тока утечки кабеля под испытательным напряжением ИТВ-140Р.
Аппарат АВ-60 поставляется в виде приставки к лабораториям ЭТЛ-35, КАЭЛ-5 или к испытательной установке АВ-50/70.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
1. Наибольшее амплитудное значение испытательного напряжения, кВ
2. Частота выходного напряжения, Гц 0,1
3. Фронт переключения (в зависимости от длины и типа испытуемого кабеля), мс 2–5
4. Точность установки испытательного напряжения, % ± 3
5. Точность измерения токов утечки, % ± 1,5
6. Форма напряжения косинусно-прямоугольная
7. Допустимая емкость кабеля, мкФ до 3
8. Измерение тока утечки, мкА 10–1000
|
Наименование |
Габариты (мм) |
Масса (кг) |
|
Высоковольтный блок |
500х400х800 |
70 |
|
Блок управления |
120х300х300 |
3 |
|
Измеритель тока утечки
ИТВ-140Р |
Высоковольтный блок
150х150х70 |
Индикаторный модуль
ИТВ-140Р
150х150х70 |
1 |
| |
|
|
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
Аппарат АВ-60 позволяет проводить испытания согласно рекомендованным докумен-там HD 620S1, VDE 0276-620 и-621 и является эффективнейшим методом испытания кабе-лей с изоляцией из сшитого полиэтилена. Аппарат АВ-60 отличается от аналогичных уст-ройств простотой конструкции, низкой ценой и универсальностью применения. Аппарат можно использовать как в составе передвижной лаборатории, так и в полевых условиях с применением любого источника переменного напряжения до 45 кВ.
|
