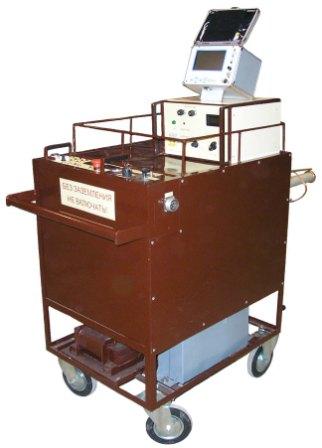

Стенд высоковольтный СВПА предназначен для отыскания мест повреждения кабельных линий

акустическим методом, совместно с приемником типа П-806, «ПОИСК-2006» и с помощью высоко-

вольтного рефлектометра «ИСКРА-3». Также СВПА может использоваться для прожига дефект-

ной изоляции кабелей.

       Комплектность:

Блок управления стендом СВПА 1

2 Блок прожига БПР-25/8 1

3 Генератор акустики ГАУВ-6-04 (ГАУВ-20) 1

4 Дроссель сетевой 1

5 Дроссель высоковольтный 1

6 Комплект проводов и кабелей для подключения. 1

7 Барабан с кабелем высоковольтным. 1

8 Стенд высоковольтный для прожига дефектной изоляции кабелей СВПА. 1

2.1. ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ СВПА

2.1.1. Питание – однофазная сеть переменного тока частотой 50±2 Гц, напряжением 220±20В

2.1.2. Потребляемый ток, не более, А, 50

2.1.3. Параметры киловольтметра, измеряющего высокое постоянное напряжение:

• предел измерения на постоянном напряжении, кВ, - 25

2.1.9. Масса оборудования, кг, не более - 110

2.1.10. Обслуживающий персонал – 2 оператора (не менее)

2.1.11. Срок службы, лет, - 10
