испытание изоляции кабелей, устройств и элементов подстанций постоянным до 100 кВ или переменным (50 Гц) напряжением до 100 кВ;
измерение емкости и тангенса угла диэлектрических потерь элементов подстанций прибором Р5026 или СА7100;
проведение низковольтных измерений - потери холостого хода трансформаторов, коэффициента трансформации, сопротивления обмоток постоянному току, сопротивления заземляющих устройств.
Перечень оборудования лаборатории
Наименование
Параметры
Блок испытаний БВИ-100
Выпрямленное напряжение - 60 кВ, переменное напряжение 50 Гц -100 кВ. Блок БВИ -60, трансформатор вольтодобавочный 100 кВ, выпрямитель.
Конденсатор
ИК-100-0.1
Измеритель диэлектрических потерь ИДП-10
Включает в себя мост Р5026, конденсатор Р5023 *, трансформатор НОМ-10, переключатель "прямая - перевернутая", схема питания НОМ-10 от устройства компенсации токов влияния УКТВ-2.
УКТВ-2
Устройство компенсации токов влияния УКТВ-2 (вместо фазорегулятора). Применяется только при использовании моста Р5026.
Измеритель тока утечки на высоком напряжении
Для измерения параметров разрядников. Пределы 300, 1000, 3000 мкА (с дистанционным переключателем, защитой от пробоя в нагрузке), метрологически аттестован.

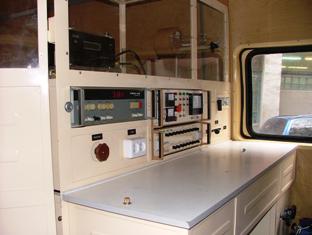

Блок управления
Предназначен для управления блоком испытания БВИ-100, блоком БНИ, измерителем ИДП-10, измерения входных и выходных параметров.
Блок низковольтных измерений
Предназначен для испытания силовых трансформаторов (холостой ход, КЗ, омическое сопротивление и т.д.). Используется вместе с измерительными приборами кл. 0,5 и блоком питания типа ТЭС.
Блок питания ТЭС
Стабилизированный блок питания (30 в. 5 А), стабилизация раздельная по напряжению и току. Встраивается в стойку основную. Применяется вместе с БНИ для проведения измерений по постоянному току. Собрана схема для зарядки аккумулятора автомобиля.
Комплект барабанов и кабелей
Одна стойка с тремя барабанами: провод защитного заземления 10мм2 30м; провод рабочего заземления 4 мм230м; сетевой кабель 4•4 мм2 30м ( и 30 м в бухте).
Провода и кабели в бухтах: кабель для измерений БНИ 4•2,5 мм2 30м; в/вольтный провод 30 м; в/вольтный кабель для tg 30 м.
Блокировки 4 шт., сирена, кр. свет, освещение 220 в., шкаф для защитных средств, ограждение (комплект), диэлектрические подставки 4 шт., опоры для подставок 4 шт., диэлектрический вывод 1 шт., крепление для К 540, ящик для проводов и кабелей, шина заземления, карман для вывода кабелей.
Регулятор РНО
Тип АОМН-40 (масляный).
Короткозамыкатели
Комплект короткозамыкателей 10кв, 60кв, 100кв и короткозамыкатель на конденсаторе ИК 100-0,1.
* возможна поставка вместо моста переменного тока Р5026 и конденсатора Р5023 электронного компьютерного автоматического моста СА7100/ со встроенным конденсатором.
Приведенный выше состав лаборатории является базовым. Возможна дополнительная комплектация следующим оборудованием:
Электростанция "HONDA" 2,2 кВт;
Тепловентилятор 2 кВт.
Установка для измерения электрической прочности масла УИМ-90;
